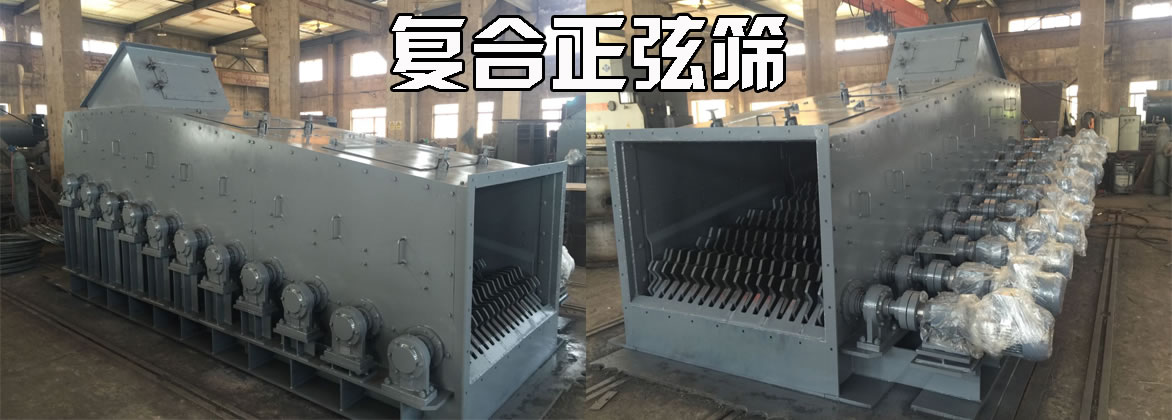

正弦滚轴筛简介
正弦
滚轴筛是一种处理量大、分级粒度小、筛分效率高的筛分设备，通常会作为火力发电厂输煤系统中必不可少的设备，主要有机架、筛板、硬齿面减速机、筛轴、轴承座、电动推杆、切换档板、内旁路等组成。
正弦滚轴筛采用椭圆形筛片转动所产生的正弦波扰动原理，在煤矿业的适应性广，尤其对高水分的煤更具有优越性，不易堵塞，能够提高碎煤机的工作效率，又可以降低碎煤机电能消耗和金属磨损，具有结构简单、运行平稳、无振动、噪音低、粉尘少、出力大的特点。
工作原理
正弦
滚轴筛的筛面由多组同向旋转的筛轴组成，请查阅我厂家产品详细滚轴筛结构图可了解到详细参数，滚轴筛每根筛轴安装若干等距筛片，为了使筛上的物料层松动以便于透筛，筛盘形状有偏心的和异形的。为防止物料卡住筛轴，装有安全保险装置。滚轴筛全部为座式，有左传动和右传动之分，又分带走轮和不带走轮的，带走轮的可在钢轨上移动。
正弦滚轴筛是利用单电机单轴旋转推动物料沿筛面向前运动，同时将物料打松散。小于筛孔间隙的颗粒受自重及筛轴的旋转力的作用，透过筛轴间的缝隙落下，大于筛孔间隙的颗粒留在筛面上继续向前运动，并落入碎煤机，以达到筛分的目的。

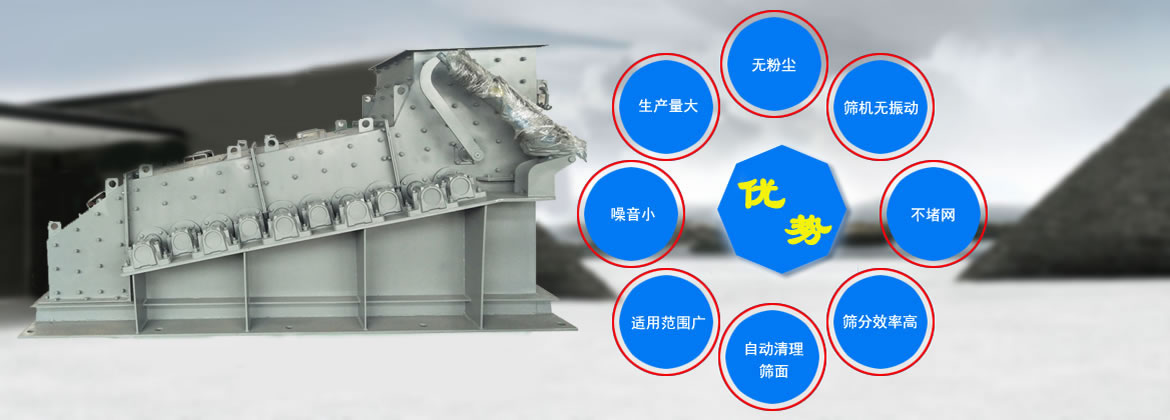

性能特点
1.筛分效率高，筛分效率达90%以上
●自清理原理，保证筛孔始终通透，保证有效开孔率高；
●筛片具有强制排料功能，增大合格颗粒透孔速度；“动态筛孔”的设计，使筛面上的料流受到筛轴动力牵引输送的同时被搅动，细粒受重力、摩擦力和筛片向下“搓动”作用被分离沿筛孔加速透筛。
●物料波浪曲线运动，及筛片的高速搅拌作用，增加物料接触筛面时间，增加透筛几率。
2.可靠性高
●机器低速平稳运转，无任何振动及冲击载荷，避免振动筛分设备的疲劳损伤问题。
●合理的动力配置和合理的筛面结构，使筛机内物料负荷均匀分配，保证滚轴筛运转平稳。
●轴承、动力系统、电器系统均为可靠知名品牌
●筛机内均匀料层及高耐磨材料制作的筛片，使得筛片使用寿命是振动筛分设备筛网寿命的3-5倍。
●简洁牢固的设备结构及足够刚性的筛片，可承受大料流及大块物料的冲击。
●单轴驱动，合理功率配置，大大减少整机运行故障率。减少系统内“非停”现象。
3.环保性高
●运转平稳，噪音小于70dB。
●整机全密封运行，无粉尘外溢，满足高环保标准要求。
4.处理量大
●“动筛孔”及高筛分效率使得滚轴筛单位面积处理量大，降低筛机体积。
●细筛单机处理量可达1500t/h以上。
5.不堵料、不卡料
●筛面结构为多曲段筛面设计，保证进料区、筛分区、下料区料流不淤积，不堵料。
●筛孔交叉区域的“动间隙”和非交叉区的“静间隙”相差3-4倍，物料自动脱落，解决滚轴筛卡料问题。
6.可带负荷启动，无需人工清理
●从出口向前按顺序单轴启动，可实现带负荷运行。
7.智能PLC控制功能
●机内设有堵煤传感器，若因系统内某部位发生堵塞，滚轴筛的堵煤传感器发出信号指令，与系统控制连锁，进行报警。
●单轴单驱动，顺向开机，逆向停机；每根筛轴都设有过载保护装置。
●偶有某一筛轴停运，不影响整机运行。接连三轴停运，控制即报警保护。
8.通用性、互换性
●所有筛轴均有标准零部件组成，相隔筛轴可互换安装使用。
9.过杂物能力强，铁块、绳子、编织物等杂质不影响正常运行。
滚轴筛结构

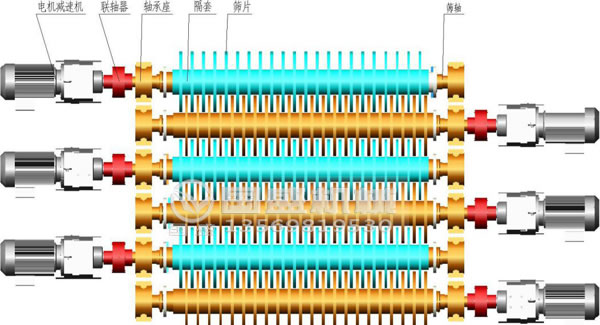

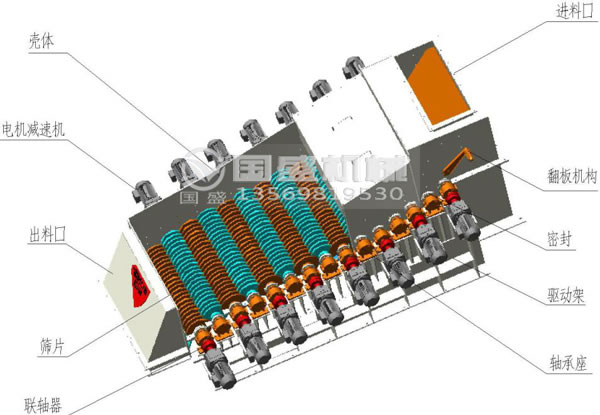

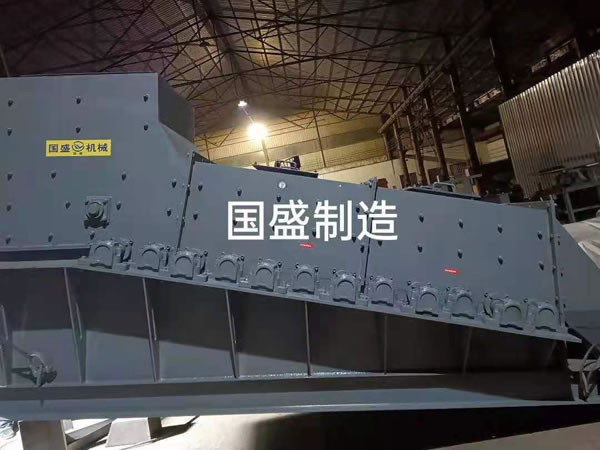

整体结构

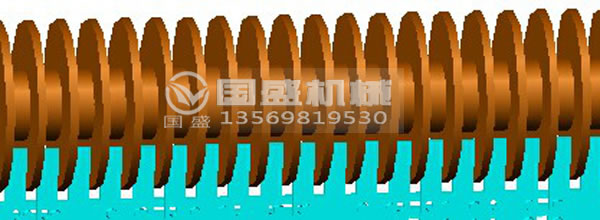

筛轴及正弦筛筛片

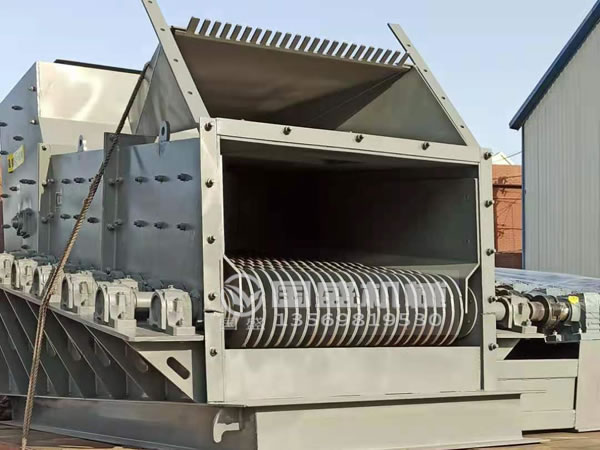

筛片及刮泥板
技术参数
|
型号 |
筛面宽度
(mm) |
轴数 |
出力
(t/h) |
电机功率
(KW) |
筛轴转速
(rpm) |
外形尺寸
长×宽×高
(mm) |
|
GS10-06A |
1000 |
6 |
300 |
6×3 |
100.5 |
2170×3355×2050 |
|
GS10-08A |
1000 |
8 |
400 |
8×3 |
100.5 |
2800×3355×2150 |
|
GS10-09A |
1000 |
9 |
500 |
9×3 |
100.5 |
3100×3355×2200 |
|
GS10-12A |
1000 |
12 |
700 |
12×3 |
72.6 |
4030×3355×2300 |
|
GS14-09A |
1400 |
9 |
1000 |
9×4 |
72.6
|
3100×3785×2200 |
|
GS14-12A |
1400 |
12 |
1200 |
12×4 |
72.6
|
4030×3785×2300 |
|
GS14-15A |
1400 |
15 |
1500 |
15×4 |
72.6
|
4930×3785×2400 |
|
GS18-12A |
1800 |
12 |
1500 |
12×4 |
72.6
|
4030×3800×2300 |
|
GS18-15A |
1800 |
15 |
2000 |
15×4 |
72.6
|
4930×3800×2400 |
|
GS18-18A |
1800 |
18 |
2500 |
18×4 |
72.6
|
4030×3800×2550 |
适用行业及物料
应用行业： 广泛适于煤炭、电力、煤化工、焦化、冶金、建材、化工等行业
分级粒径：100、80、50、30、13、10、8、6、3mm（根据实际工况要求，确定分级粒径）
|
应用行业 |
物料种类 |
分级粒径（mm） |
|
供热、发电 |
原煤、褐煤、煤矸石、中煤、煤泥、石油焦、无烟煤、油页岩 |
8；10；13；30； |
|
煤矿、洗煤厂 |
各类原煤、矸石、中煤、煤泥 |
4；6；13；50；80；100； |
|
焦化 |
焦煤 |
3； |
|
煤制油、煤制气、煤化工 |
各类原煤、石油焦 |
3；6；10；15；30； |
|
冶金、化工 |
石灰石、白云石、磷矿石、油页岩 |
3-30；30-80； |
|
氧化铝矿、红土镍矿、石膏矿、焦炭、炉料等 |
3-80； |
|
建材 |
石灰石、砂石、建筑废料 |
3-5；10-20；20-40 |
